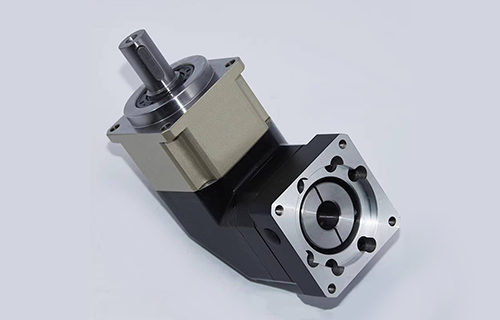

直角行星减速机:优势背后的思考
发布时间:
2025-03-21
来源:
网络
作者:
广东永坤电机有限公司制造
直角行星减速机具有在安装空间受限情况下可用以及安装灵活等优势,但我们也需要深入思考这些优势背后的意义。
从设计的角度看,它的优势促使整个机械系统的设计理念发生变革。设计师不再需要为了适应传统减速机的安装要求而设计庞大、规整的设备空间。
例如在一些智能家居设备的设计中,由于直角行星减速机的存在,设计师可以更加大胆地进行小型化、多功能化的设计尝试,将各种功能模块紧凑地集成在一起。从成本效益的角度而言,它的优势有助于降低整体成本。
在工业生产中,因为它能够适应狭小空间和灵活安装,减少了对特殊定制设备或者额外空间改造的需求,从而节省了设备采购成本和安装成本。而且,由于其在多行业的广泛应用,也促使了相关产业链的发展,形成规模经济,进一步降低成本。

一、结构与工作原理
-
行星齿轮部分
-
核心组件:太阳轮、行星轮(通常3-4个)、内齿圈、行星架。
-
传动路径:电机输入轴驱动太阳轮,行星轮在内齿圈内啮合旋转,动力通过行星架输出。
-
特点:多齿接触,承载能力强,传动平稳,效率可达95%以上。
-
-
直角转向机构
-
通过锥齿轮组或蜗轮蜗杆实现输入与输出轴90°交错。
-
锥齿轮方案:效率高(90%-98%),适合高频次正反转。
-
蜗轮蜗杆方案:可实现更大减速比(单级可达100:1),但效率较低(60-70%),通常单向传动。
-
二、核心优势
-
空间优化:直角设计节省安装空间,适合紧凑布局。
-
高扭矩密度:行星结构分散载荷,相同体积下扭矩高于平行轴减速机。
-
精度与刚性:低背隙(可至1弧分以下),适合精密定位(如机器人关节)。
-
多级减速:通过串联行星级与直角级实现超大减速比(如1000:1)。
三、典型应用场景
-
工业机器人:关节驱动,兼顾精度与紧凑性。
-
AGV/自动化物流:轮毂驱动,直角布局适应车辆底盘。
-
机床分度盘:高刚性支撑切削力矩。
-
医疗设备:CT机旋转部件,静音且无磁性干扰。
-
光伏跟踪系统:户外环境下抗风载,耐高低温。
四、选型关键参数
-
扭矩需求:计算峰值扭矩(考虑启停惯性),留20%安全余量。
-
减速比:根据电机转速与输出转速匹配,常用范围5:1至200:1。
-
精度指标:背隙(弧分)、重复定位精度(±0.01°)。
-
安装方式:法兰式(B5/B14)、脚座式,注意轴向/径向载荷限制。
-
环境适应性:IP防护等级(如IP67防水)、耐腐蚀涂层(食品/海洋工况)。
五、常见问题与维护
-
温升过高:检查负载是否超限,润滑脂是否劣化(建议4000小时更换)。
-
异响或振动:可能齿轮磨损,需检测背隙是否超标。
-
漏油问题:密封圈老化或轴封磨损,需停机更换。
-
寿命优化:避免频繁冲击负载,轴向预紧力按手册调整。
六、与其他直角减速机的对比
|
类型 |
效率 |
减速比范围 |
可逆性 |
成本 |
|---|---|---|---|---|
|
直角行星 |
90-98% |
3-200:1 |
双向 |
较高 |
|
蜗轮蜗杆 |
60-70% |
10-100:1 |
单向 |
低 |
|
螺旋锥齿轮 |
95-98% |
1-5:1 |
双向 |
中 |
七、选型建议
-
精密定位:优先选择行星+锥齿轮结构,背隙<3弧分。
-
重载低速:蜗轮蜗杆方案更经济,但需注意效率损失。
-
高频启停:选配低惯性转子,搭配伺服电机提升动态响应。
直角行星减速机通过模块化设计可灵活适配伺服电机、步进电机,在自动化与智能制造中扮演关键角色。实际选型时建议结合具体工况与厂商技术文档进行校验。
